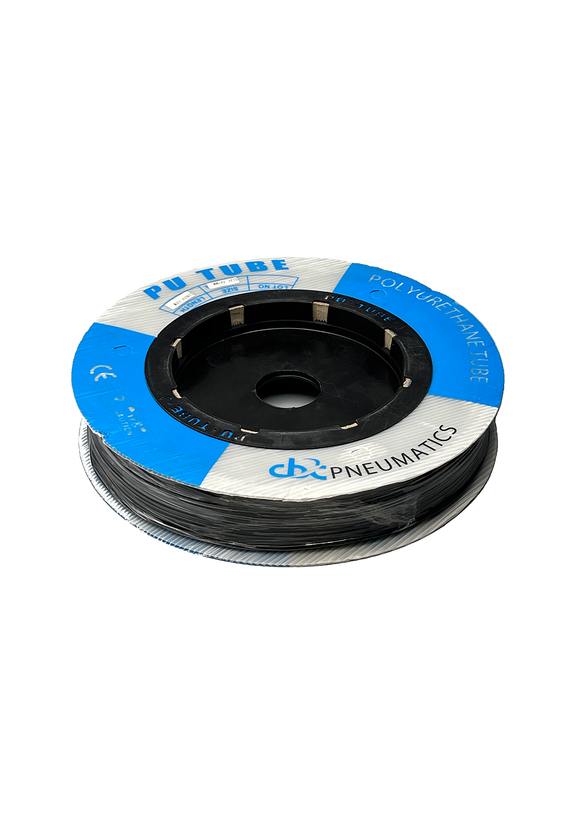

شیلنگ پنوماتیک رنگ مشکی 5-8

1- شیلنگ‌های پلی اورتان ( پنوماتیک )

پرمصرف‌ترین نوع شیلنگ‌های پنوماتیک به ویژه در سیستم‌های هوای فشرده صنعتی، شیلنگ های پلی اورتان هستند.

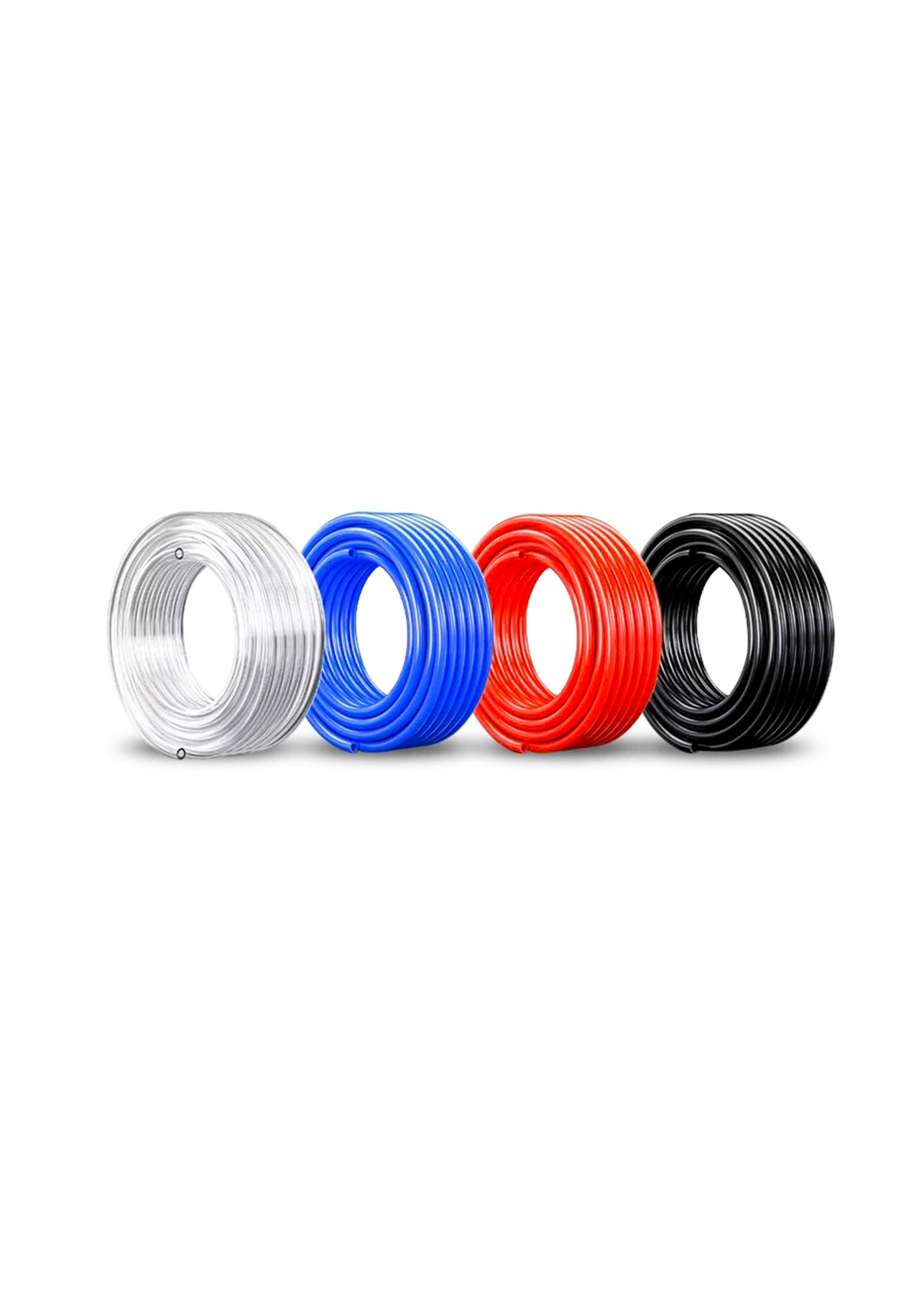

شیلنگ‌های پلی اورتان که از مواد اولیه TPU (Thermoplastic Polyurethane) تولید می‌شوند، همزمان با داشتن خواص فیزیکی و شیمیایی بسیار خوب، از قابلیت انعطاف‌پذیری و استحکام بسیار بالایی برخورداند. همچنین، شیلنگ‌های پلی اورتان قابلیت تولید در رنگ‌های متنوع با کیفیت سطح و درخشندگی بالا دارند.

شیلنگ‌های پلی اورتان در دو گروه اصلی پلی اتر (Poly Ether) و پلی استر (Poly Ester) تولید می‌شوند.

هر دو نوع شیلنگ‌های پلی‌اورتان از استحکام و انعطاف‌پذیری بالایی برخوردارند و برای طیف وسیعی از کاربردهای صنعتی قابل استفاده هستند، لیکن در برخی از ویژگی‌ها با هم تفاوت دارند که دانستن آنها به ما در انتخاب بهینه شیلنگ کمک می‌کند.

انواع شیلنگ پلی اورتان

شیلنگ پلی‌ اورتان نوع پلی‌اتر

شاخص‌ترین ویژگی شیلنگ‌های پلی‌اورتان پلی‌اتر (Polyether-Polyurethane Tubes) نفوذناپذیری آنها نسبت به رطوبت و آب است.

این ویژگی، امکان استفاده از این نوع شیلنگ را در انتقال انواع مواد غذایی و ترکیبات شیمیایی با حلال پایه آب فراهم می‌کند. از این رو، عمده‌ترین کاربرد شیلنگ‌های پلی‌اتر پلی‌اورتان در صنایع غذایی و تجهیزات پزشکی است.





از دیگر ویژگی‌های شیلنگ‌های پلی‌اتر پلی‌اورتان مقاومت بالاتر آنها در برابر شرایط محیطی و دمای پایین، نسبت به شیلنگ‌های پلی‌استر است.

از این رو، در صورت نیاز به استفاده از شیلنگ‌های پلی‌اورتان در محیط‌های باز و دماهای پایین، استفاده از شیلنگ‌های نوع پلی‌اتر انتخاب مناسب‌تری است.

شیلنگ پلی‌ اورتان نوع پلی‌استر

شیلنگ‌های پلی‌اورتان نوع پلی‌استر (Polyester-Polyurethane Tubes) ضمن دارا بودن استحکام بالا نسبت به شیلنگ‌های پلی‌اتر از انعطاف‌پذیری بیشتری برخوردارند.

شیلنگ‌های پلی‌استر پلی‌اورتان در برابر مواد شیمیایی و فرآورده‌های نفتی مقاوم بوده و برای انتقال اغلب سیالات صنعتی به غیر از اسیدها و مواد حساس به جذب یا کاهش رطوبت مناسب هستند.

این نوع شیلنگ‌ها به دلیل دارا بودن کلیه قابلیت‌های فنی و عملکردی مورد نیاز، به عنوان بهترین انتخاب برای استفاده در سیستم‌های پنوماتیک (هوای فشرده) در سراسر جهان مورد استفاده قرار می‌گیرند.





با توجه به موارد برشمرده و همچنین سهولت دسترسی و قیمت مناسب مواد پلی‌استر، بیشترین سهم تولید و عرضه شیلنگ‌های پلی‌اورتان از نوع پلی‌استر است. لذا در اکثر مراجع فنی، وقتی صحبت از شیلنگ پلی‌اورتان می‌شود، منظور نوع پلی‌استر پلی‌اورتان است.

بر این اساس و به منظور شناسایی دقیق‌تر و انتخاب درست شیلنگ پنوماتیک، مهمترین ویژگی‌های فنی شیلنگ‌های پلی‌اورتان را بررسی خواهیم نمود.

مشخصات فنی شیلنگ‌های پلی اورتان

• فشار کاری: 8-10 bar (120-150 Psi)
• حداکثر فشار کاری: 10-12 bar (150-180 Psi)
• فشار ترکیدگی:25-35 bar
• دمای کاری: -10-60°C
• سیال: هوای فشرده، آب

یادآوری: مقادیر مربوط به فشار کاری و فشار ترکیدگی بر اساس دمای 20 درجه سانتیگراد می‌باشد.

یکی از نکات بسیار مهم که لازم است در مورد شیلنگ‌های‌ پلی اورتان بدانیم، تأثیر تغییرات دما بر فشار کاری و فشار ترکیدگی آنهاست.

مواد پلی اورتان مانند اغلب مواد پلیمری، نسبت به تغییرات دما حساس هستند. به گونه‌ای که با افزایش دما، نرم‌تر و منعطف‌تر شده و مقاومت مکانیکی آنها کاهش می‌یابد. لذا با بالا رفتن دما، میزان تحمل فشار آنها کم می‌شود.

محدوده فشار کاری و فشار ترکیدگی شیلنگ‌های‌ پنوماتیک، معمولاً بر اساس مقادیر اندازه‌گیری شده در دمای 20 درجه سانتیگراد بیان می‌شود و مقادیر فشار کاری شیلنگ‌های‌ پنوماتیک بر حسب دماهای مختلف، بصورت نمودار‌های ضمیمه و اطلاعات تکمیلی در کاتالوگ شرکت‌های عرضه‌کننده ارائه می‌گردد.

نمودار تغییرات فشار ماکزیمم و فشار ترکیدگی شیلنگ پلی اورتان بر حسب دما

1Mpa=10bar

همانگونه که در نمودار ملاحظه می‌شود، با افزایش دمای کاری، مقادیر ماکزیمم فشار کاری و همچنین فشار ترکیدگی شیلنگ پنوماتیک کاهش می‌یابد.

با در نظر گرفتن توضیحات فوق، اهمیت توجه به فشار و دمای کاری سیستم هوای فشرده در انتخاب صحیح شیلنگ‌ پنوماتیک مشخص می‌شود.
