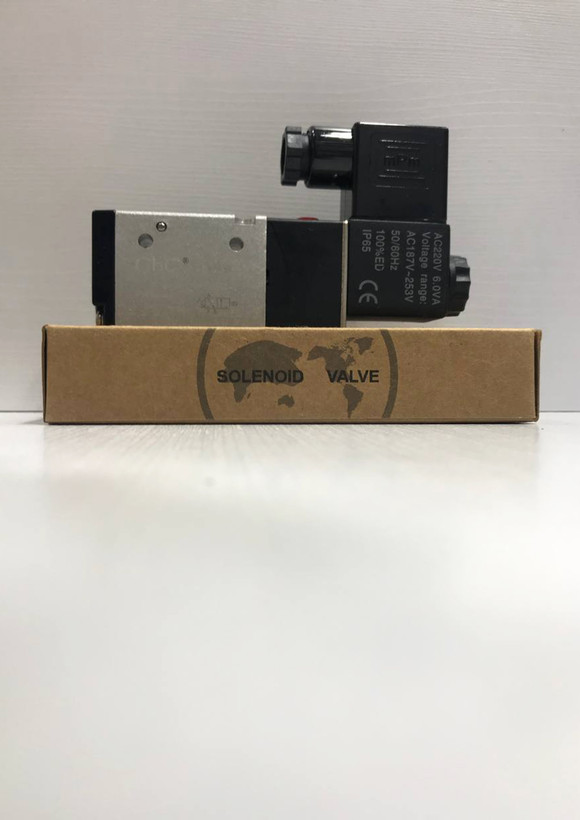

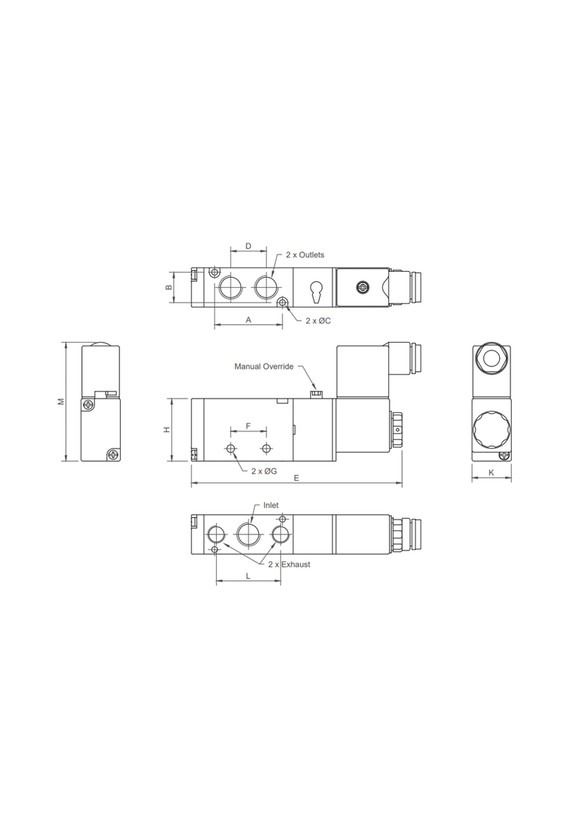

شیر برقی کتابی cbc 3-2 220V

شیر برقی پنوماتیک کتابی CbC

شیر برقی پنوماتیک کتابی از انواع شیرهای کنترل جهت و از پرکاربردترین شیرهای برقی در صنعت می‌باشد.

این شیرها با دریافت فرمان الکتریکی جهت عبور هوای فشرده را در مدار تغییر می‌دهند.

متداول‌ترین کاربرد شیرهای کتابی استفاده از آنها برای اعمال فرمان عملکرد جک های پنوماتیک است.

با توجه به شرایط عملکردی مورد نیاز مدارهای پنوماتیک، شیرهای کتابی در انواع مختلفی عرضه می‌شوند که به اختصار به شکل زیر قابل دسته بندی است:

• تعداد بوبین: تک بوبین (تحریک یک طرفه) و دو بوبین (تحریک دو طرفه)
• تعداد پورت: 3 پورت و 5 پورت
  (3Port ,5 Port)
• وضعیت عملکرد: 2 وضعیت و 3 وضعیت
  (2 Position 3 ,Position)

نحوه کدگذاری شیرهای برقی کتابی

شیرهای برقی پنوماتیک با توجه به شرکت اصلی سازنده آن طرح از شیر‌ها با شیوه‌های قراردادی کدبندی می‌شوند.

رایج‌ترین شیرهای برقی بازار، طرح کمپانی ایرتک هستند که دانستن منطق کدبندی آن به دانستن سایز و عملکرد شیر و نیز سفارش‌گذاری صحیح شیرها کمک می‌کند.

این سری از کدها از پنج قسمت تشکیل شده‌اند:

1. بخش اول کد با ترکیب 3V یا 4V شروع می‌شود که 3V به معنای شیر برقی 2-3 و 4V به معنای شیر برقی 2-5 می‌باشد.
2. بخش دوم کد یکی از اعداد 1 تا 4 است که نشان‌دهنده سایز بدنه شیر است و بزرگ‌تر بودن این عدد به معنای بزرگ‌تر بودن بدنه شیر برقی می‌باشد.
3. بخش سوم کد یکی از اعداد 10، 20 یا 30 است که مشخص‌کننده تعداد بوبین و نوع عملکرد شیر برقی است.
   عدد 10 به معنای شیر تک بوبین، عدد 20 به معنی شیر دو بوبین دو حالتی و عدد 30 به معنی شیر دو بوبین سه حالتی است.
4. بخش چهارم که با علامت فاصله از سه بخش قبل جدا می‌شود، مشخص‌کننده سایز پورت‌های شیر برقی است.
   به صورت قراردادی 06 معادل 1/8 اینچ، 08 معادل 1/4 اینچ، 10 معادل 3/8 اینچ و 15 معادل 1/2 اینچ به کار برده می‌شود.
5. بخش پنجم که خود از دو بخش تشکیل می‌شود ولتاژ بوبین شیر برقی پنوماتیک کتابی را نشان می‌دهد.
   علامت AC و DC نشان‌دهنده سازگاری بوبین با برق مستقیم (DC) یا متناوب (AC) و عدد بعدی نشانگر شدت ولتاژ بوبین می‌باشد.

برای فهم اینکه یک کد معادل کدام شیر می‌باشد باید به بخش های مختلف تشکیل‌دهنده کد دقت شود.

به عنوان مثال این کد را در نظر بگیریم: 4V220-06DC12V

با توجه به توضیحات فوق 4V به معنی شیر 2-5 برقی است.

عدد 2 به معنی بدنه سری 200 یا دومین سایز بدنه از کوچک به بزرگ است.

عدد 20 حاکی از دوبل بودن و دو وضعیتی بودن شیر است.

عدد 06 نشان‌دهنده سایز 1/8 پورت‌های شیر است.

و در نهایت DC12V گویای ولتاژ 12 ولت با برق مستقیم بوبین می‌باشد.

پس در نهایت، شیر مد نظر از نوع 5/2 دوبل 1/8 بدنه سری 2 با برق DC12 ولت می‌باشد.

جدول زیر به صورت خلاصه منطق قراردادی کدبندی شیر برقی پنوماتیک کتابی را نمایش می‌دهد.
