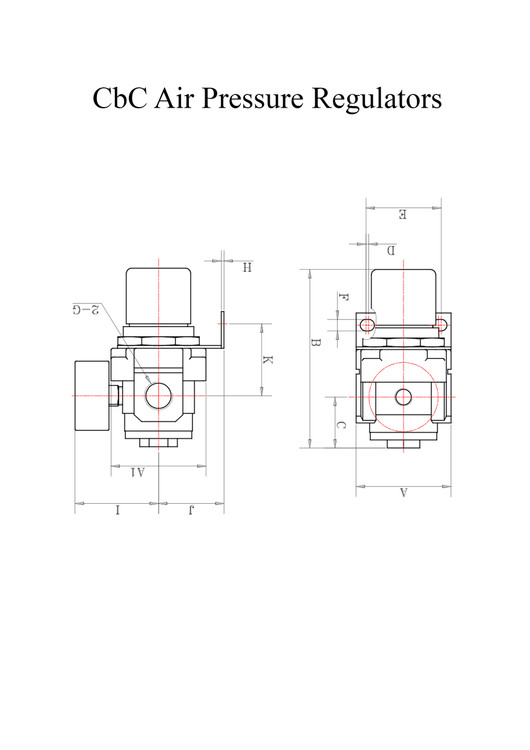

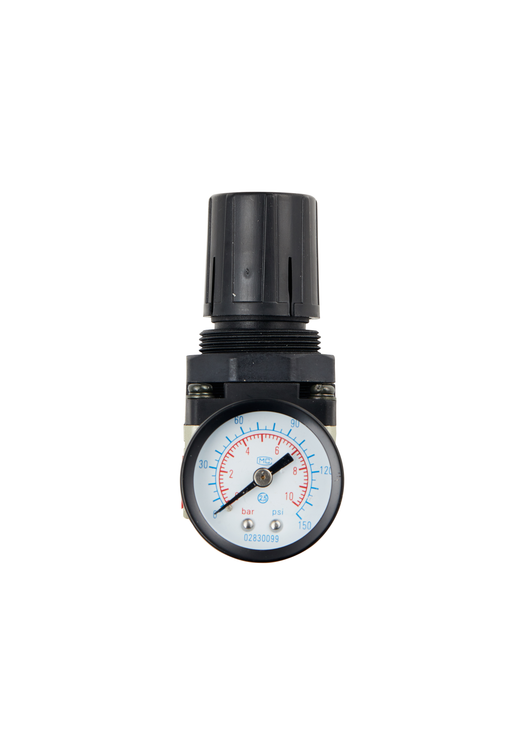

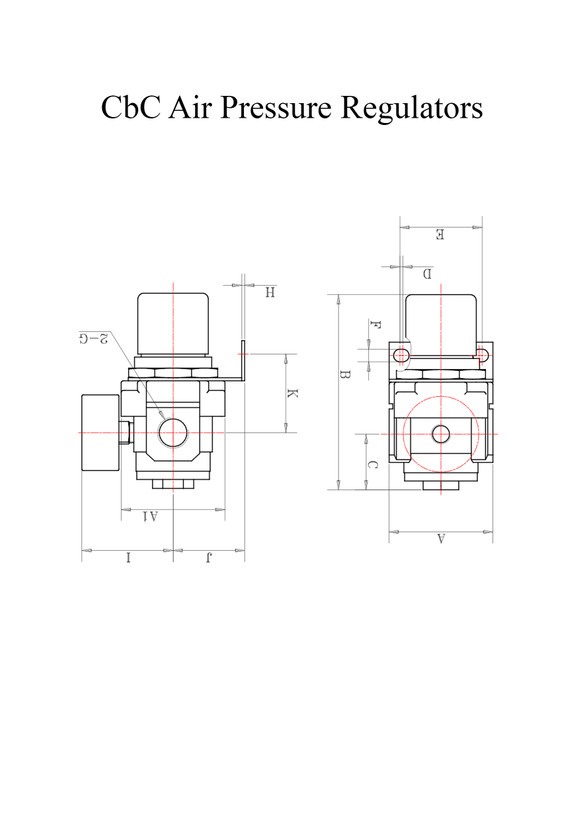

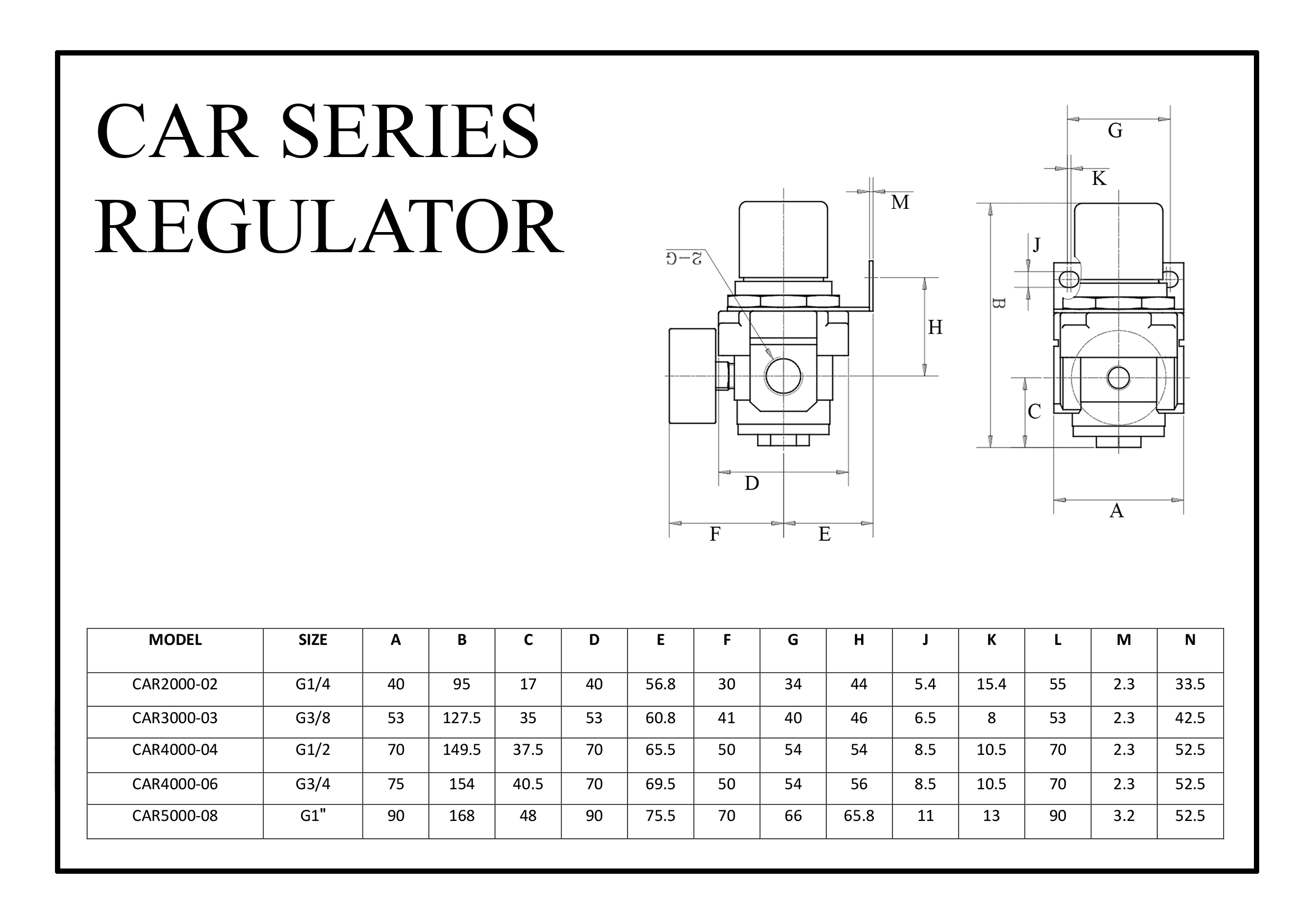

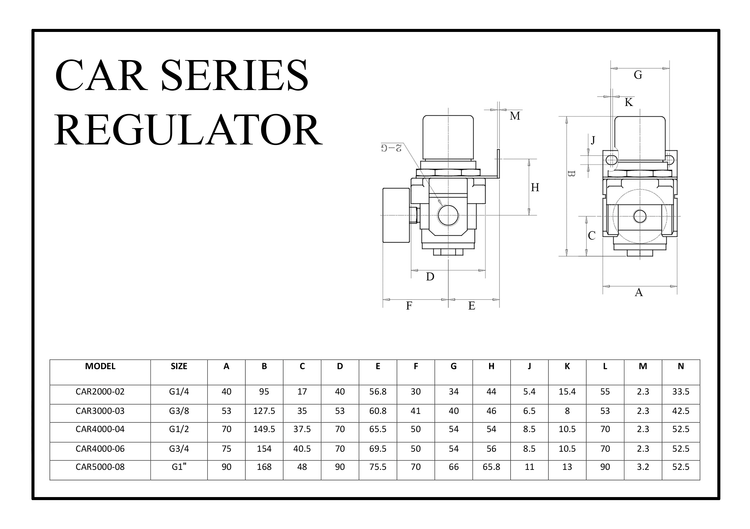

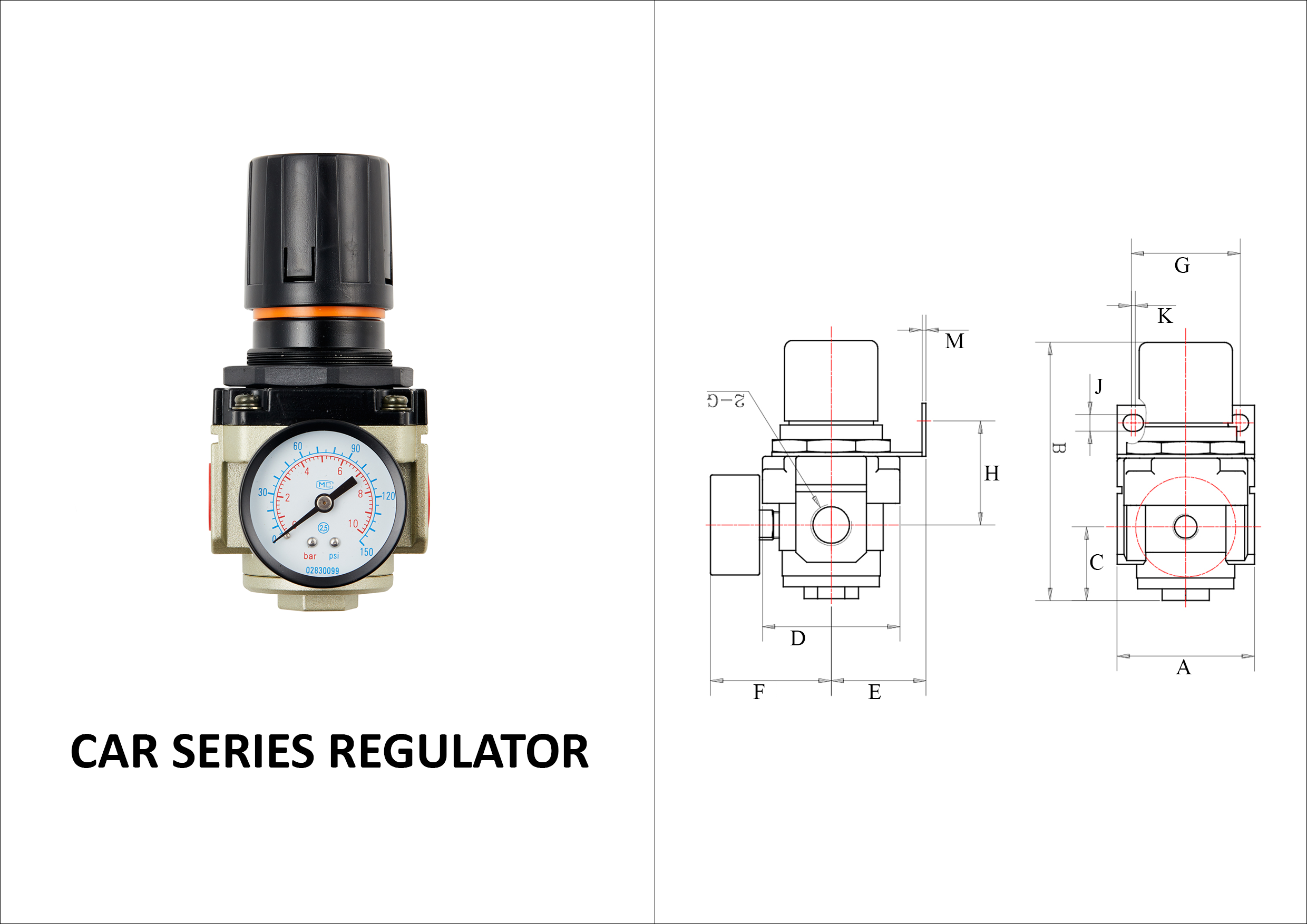

رگلاتور پنوماتیک 1/4 cbc

رگلاتور پنوماتیک CbC

رگلاتور پنوماتیک از کلمه انگلیسی Regulator گرفته شده و به معنای تنظیم کردن می باشد. وظیفه اصلی رگلاتور ها تنظیم فشار در سیستم های پنوماتیک است. از رگلاتور پنوماتیک برای تامین فشار ثابت در سیستم های پنوماتیک استفاده می شود. کمپرسور هوای فشرده شده (رگلاتور پنوماتیک) نوسان ایجاد می کند که این نوسانات و تغییرات فشار در لوله ها روی عملکرد و حرکت سیلندر ها، تغییرموضع شیرها، زمان حرکت و غیره اثرات منفی می گذارد.

به منظور رفع این مشکل از رگلاتور در قسمت مرکزی شبکه هوای فشرده استفاده می شود تا از تامین فشار ثابت، علی رغم نوسانات فشار در حلقه اصلی (فشار اولیه) اطمینان حاصل شود.

بعد از فیلتر هوای فشرده شده، رگلاتور که به آن کاهنده فشار یا فشار شکن فشار می گویند و یکی از برندهای معروف آن رگلاتور پنوماتیک 1/4 اینچ طرح SMC است، قرار می گیرد. این قطعه وظیفه ثابت نگه داشتن فشار با وجود نوسانات فشار یا مصرف هوا در سیستم را دارد. هر قسمت از دستگاه ها به فشار هوای مشخصی نیاز دارند، به همین علت رگلاتور فشار هوا را برای هر قسمت تنظیم می کند.

مراحل تنظیم فشار توسط رگلاتور پنوماتیک

در رگلاتور های پنوماتیک که رگلاتور پنوماتیک 1/4 اینچ یکی از انواع آن است، به منظور تنظیم فشار هوا مراحل زیر را طی می کنیم :

1. بیشترین میزان فشاری که ضعیف ترین قطعه می تواند تحمل کند را پیدا می کنیم.
2. اهرم پلاستیکی را به سمت بالا می کشیم.
3. بر اساس گیج، فشار را با توجه به فلش های کم و زیاد تنظیم می کنیم.
4. در آخر اهرم را به سمت پایین بکشید تا قفل شود.

اجزای ساختمان رگلاتور پنوماتیک

هر رگلاتور پنوماتیک که یکی از انواع معروف آن رگلاتور پنوماتیک 1/4 اینچ طرح SMC می باشد از اجزای زیر تشکیل می شود :

• دیافراگم
• بدنه رگلاتور
• پیچ تنظیم
• گیج یا درجه فشار
• فنر
